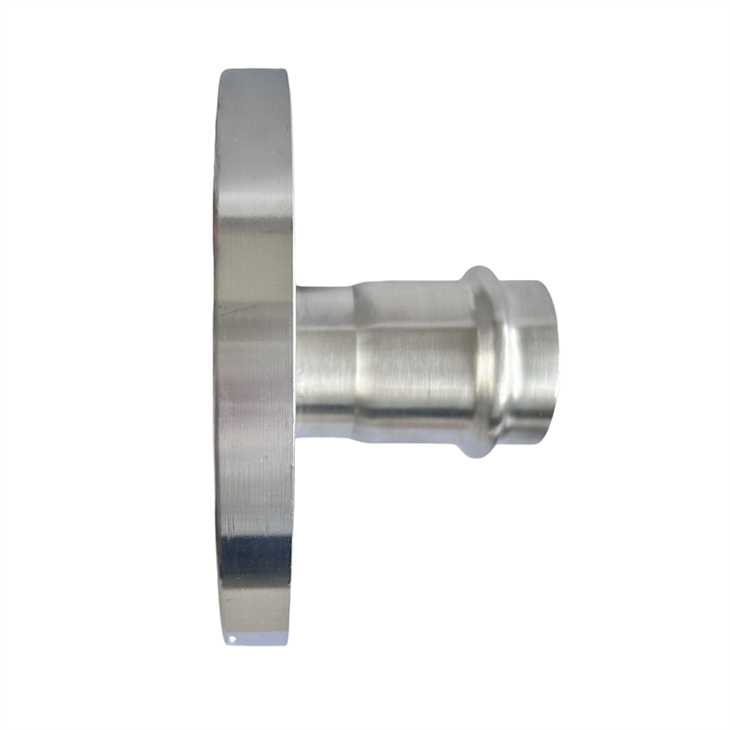

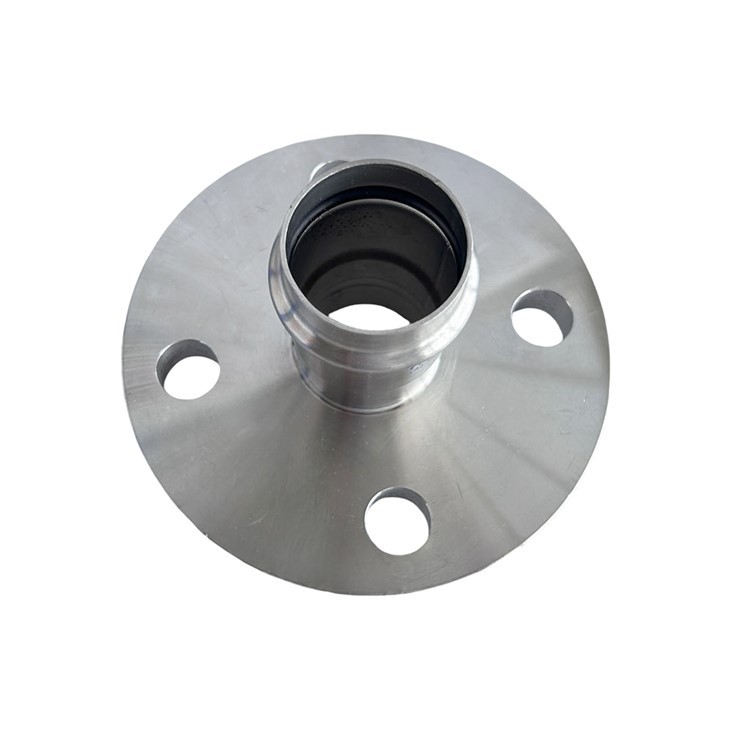

กด x ข้อต่อท่อประปาสแตนเลสหน้าแปลน
การมีเพศสัมพันธ์หน้าแปลนช่วยให้สามารถเชื่อมต่อโดยตรงกับหน้าแปลน PN16 หรือ PN25
Franta Inox Press fittings ให้การเชื่อมต่อท่อที่ประหยัดและเชื่อถือได้ ซึ่งสามารถใช้สำหรับตลาดเชิงพาณิชย์ อุตสาหกรรม และที่อยู่อาศัย ขจัดความจำเป็นในการใช้วิธีการบัดกรีและประสานแบบเดิม
Franta Press Steel Fittings มีไว้สำหรับใช้กับท่อสแตนเลส EN10312, ASTM A312,JIS G3448 ขนาด ½" ถึง 4"
หลังจากการยืนยันการเชื่อมต่อแต่ละครั้งด้วยสายตาแล้ว การทดสอบแรงดันของระบบอาจดำเนินการตามข้อกำหนดของรหัสท้องถิ่น
|
2 |
อะแดปเตอร์หน้าแปลน Pro Press |
กรมอุทยานฯ (นิ้ว) |
ขนาด (มม.) |
ก(มิลลิเมตร) |
Z(มิลลิเมตร) |
|
|
1/2 |
15 |
46.0 |
24.0 |
|
|
3/4 |
22 |
62.0 |
36.0 |
||
|
1 |
28 |
76.0 |
44.0 |
||
|
1-1/4 |
35 |
87.0 |
49.0 |
||
|
1-1/2 |
42 |
108.0 |
62.0 |
||
|
2 |
54 |
129.0 |
73.0 |
||
|
ขนาดใหญ่ |
|||||
|
2-3/4 |
76.1 |
163.0 |
103.0 |
||
|
3-1/2 |
88.9 |
191.0 |
121.0 |
||
|
4 |
108 |
220.0 |
138.0 |
||
คุณสมบัติ:
WRAS อนุมัติองค์ประกอบการปิดผนึก EPDM
สำหรับใช้กับท่อ EN10312
สแตนเลส เบอร์ 1.4404 (AISI 316L)
กดท่อเชื่อมต่อพอดี
ได้รับการอนุมัติสำหรับโครงการต่าง ๆ มากกว่า 6,000 โครงการ
อุปกรณ์ท่อสแตนเลสไร้สารตะกั่ว
แรงดันใช้งาน: สูงสุด 25 บาร์
อุณหภูมิในการทำงาน:
-20 องศา - 110 องศา โดย EPDM O-ring
-20 องศา - 200 องศา โดย FPM O-ring
304/316L คอนเนคเตอร์หน้าแปลนฟิตติ้งสวมอัดเข้ากันได้กับท่อสแตนเลสในมาตรฐาน EN10312:
|
15มม |
18มม |
22 มม |
28มม |
35มม |
42 มม |
54 มม |
76.1มม |
88.9มม |
108มม |
เพียงแค่ออกแรงกดจากเครื่องมือกดก็ขันโอริงเข้ากับท่อให้แน่น มั่นใจได้ว่าซีลกันน้ำและสะอาดในไม่กี่วินาทีโดยไม่มีเปลวไฟ การบัดกรี หรือฟลักซ์ ข้องอกด 90 มีข้อต่อกดสองอัน ข้อต่อให้วิธีการเปลี่ยนทิศทางท่อโดยข้อศอก 90 องศา
